Modèle de cartouche succincte

Le monde de l'architecture et du dessin technique a beaucoup changé ces dernières années. Nous utilisons des outils plus intelligents, plus efficaces et de meilleure qualité. Cependant, les modèles de cartouches sont restés inchangés malgré tous ces changements.

Les professionnels de la conception en génie architectural devraient le savoir. Cet article présente tous les modèles de cartouches afin de vous aider à mieux comprendre. Commençons par définir le modèle de cartouche.

Qu'est-ce qu'un modèle de cartouche ?

Les cartouches font partie de la conception architecturale et regroupent toutes les informations importantes nécessaires à la réalisation d'un dessin d'exécution. Ces cartouches peuvent contenir des informations générales ou spécifiques, selon l'utilisation qui en est faite par les professionnels.

Par exemple, les données dans les cartouches peuvent représenter une politique d'entreprise ou un dessin. Cependant, la forme de ces cartouches peut varier d'une entreprise à l'autre. Ainsi, une entreprise qui utilise des pièces moulées de grande taille utilise des notes différentes de celles utilisées par une entreprise qui fabrique des matrices et des outils plus petits.

Importance des modèles de cartouches

Les modèles de cartouches sont un élément essentiel du processus de conception, car ils permettent aux concepteurs de garder toutes les informations nécessaires sous contrôle. Cela permet également d'identifier le dessin, facilite la compréhension et rationalise les processus impliqués. Sans les modèles de cartouche, il devient difficile de comprendre la signification du dessin.

Types de cartouches

Il existe trois tailles différentes de cartouches utilisées dans les dessins. Ces tailles sont les suivantes :

• Un bloc utilisé pour les dessins de format A, B, C et G.
• Un bloc légèrement plus grand pour les dessins de format D, E, F, H, J et K.
• Bloc-titre vertical.

Avantages de l'utilisation d'un modèle de cartouche

La création d'un modèle de cartouche permet aux utilisateurs d'ajouter presque instantanément une nouvelle feuille à la conception. Vous n'aurez pas à créer les mises en page des feuilles à partir de l'étape 1, ce qui vous fera gagner beaucoup de temps. De plus, vous n'avez pas besoin d'une feuille individuelle pour chaque conception si vous utilisez un modèle.

Anatomie d'un modèle de cartouche

Les professionnels doivent comprendre l'anatomie des modèles de cartouche avant de les utiliser. Voici une analyse détaillée pour vous aider à mieux comprendre.

Éléments essentiels d'un modèle de cartouche

Les éléments essentiels d'un modèle de cartouche comprennent les éléments suivants :

• Le titre
• Échelle
• Date de création.
• Nom de l'auteur

Un modèle de cartouche est incomplet sans ces éléments. Nous recommandons donc de veiller à ce que chaque modèle en soit équipé.

Emplacement des modèles de cartouche

Le bon emplacement pour le gabarit du cartouche est en bas à droite de la feuille. Cet emplacement est le plus utilisé, mais peut également varier dans certains dessins. Par conséquent, nous recommandons de le conserver en bas à droite de la feuille, conformément aux pratiques courantes dans le secteur.

Conseils pour concevoir un modèle de cartouche efficace

Créer le modèle de cartouche idéal peut sembler fastidieux, et ce n'est pas tout à fait faux. Voici quelques conseils pour vous aider :

• Choisissez immédiatement entre les options avec ou sans bordure.
• Ajoutez les coordonnées et le logo de votre entreprise d'une largeur de 1 pouce.
• Ajoutez toutes les clauses de non-responsabilité aux cartouches à l'aide d'une seule ligne.
• Limitez au minimum les récompenses et les affiliations.

Types de modèles de cartouches

Les modèles de cartouches sont parmi les éléments les plus couramment utilisés dans le secteur. Même dans les dessins architecturaux, ils jouent un rôle essentiel. Cependant, il existe deux types différents de ces cartouches que tout professionnel devrait connaître. En voici un bref aperçu.

Modèles de cartouches architecturales

Les modèles de cartouche architecturale respectent l'orientation standard en bas à droite de la feuille. Cependant, les modèles de blocs architecturaux ont un ensemble prédéfini de :

• Styles
• Styles de tracé
• Couches
• Blocs

Modèles de cartouches pour l'architecture paysagère

Les modèles de cartouches d'architecture paysagère constituent une autre variante de conception utilisée. La seule différence entre les deux réside dans l'orientation de la feuille : ce type de modèle de bloc utilise l'orientation paysage, en retournant complètement la feuille.

Création d'un modèle de cartouche

Maintenant que nous avons rapidement abordé les bases du modèle de cartouche, il est temps d'en créer un. La création d'un modèle de cartouche peut sembler simple, mais elle peut demander beaucoup d'efforts, surtout si vous n'avez aucune expérience préalable. Voici un aperçu rapide de la création de modèles de cartouches :

Étapes pour créer un modèle de cartouche

La création d'un modèle de cartouche nécessite une approche étape par étape. Il existe toute une gamme de logiciels différents que vous pouvez utiliser pour cette tâche. Cependant, le processus général ressemble à peu près à ceci :

1. Allez dans l'onglet « Insertion » dans le ruban supérieur.
2. Cliquez sur « Créer un bloc ».
3. Un menu déroulant apparaîtra ensuite. Cliquez sur « Write Block » dans le menu déroulant.
4. Ensuite, une boîte de dialogue « Définition de bloc » s'ouvrira, permettant aux utilisateurs de faire leur sélection.
5. Sélectionnez les objets, entrez les coordonnées ou sélectionnez le point de sélection sous Point de base. De cette façon, vous pouvez choisir un point sur le cartouche et le créer.
6. Vous pouvez également utiliser le bouton de sélection rapide pour sélectionner les objets du cartouche.

Outils et logiciels pour créer des modèles de cartouches

Il existe toute une gamme d'outils et de logiciels différents utilisés pour créer des modèles de cartouches. Un Sketch intelligent est une option populaire auprès des professionnels qui souhaitent créer efficacement des modèles de cartouches. Vous pouvez utiliser les outils suivants pour créer les modèles :

• équerre en T
• Triangles (rectangles et isocèles)
• Règle en acier
• porte-mine
• Ruban adhésif (points de traçage)
• Guide de lettrage
• Bouclier effaceur
• crayon à dessin avec mine 2H (le plus polyvalent pour dessiner à ce stade)
• Pinceau à dessiner
• Table à dessin

De même, vous pouvez utiliser un gestionnaire de ressources Inventor pour modifier et changer à votre guise les modèles de cartouches existants. L'outil intégré modifie le modèle selon les besoins et aide les utilisateurs à personnaliser leurs créations.

Exemples de modèles de cartouches de qualité

Vous pouvez utiliser les modèles de cartouches comme source d'inspiration pour créer vos propres cartouches. Voici quelques exemples que tout le monde devrait connaître :

• Modèles de cartouches architecturales

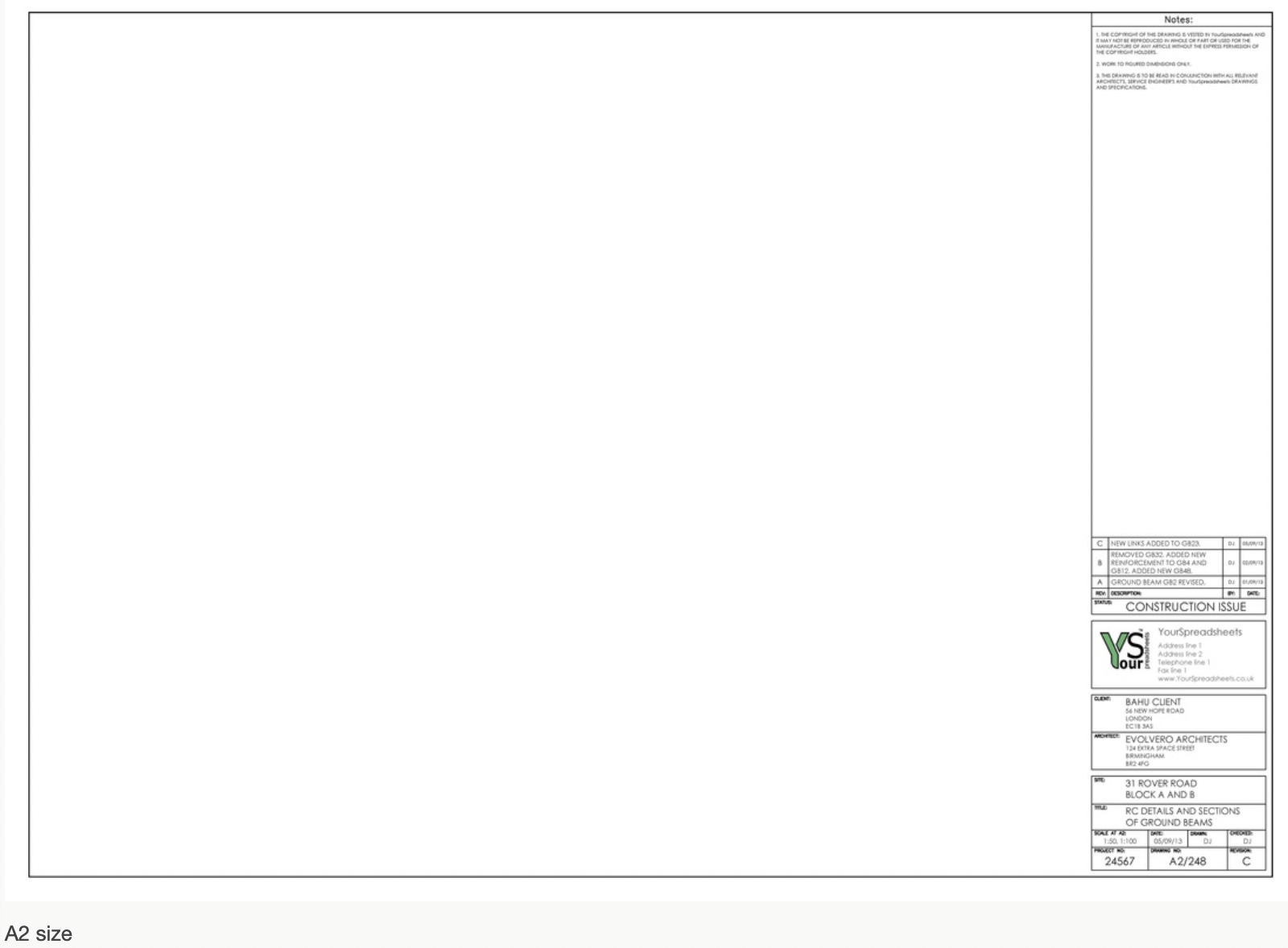

Le modèle de cartouche architecturale est assez facile à trouver, et vous pouvez utiliser plusieurs ressources en ligne. Voici un modèle de bloc standard utilisé par les professionnels.

• Modèles de cartouches techniques

Si vous êtes intéressé par les modèles de cartouches techniques, vous pouvez vous référer à cette source et vous lancer dans le processus de conception.

• Modèles de cartouches pour la conception graphique

Vous pouvez trouver les meilleurs modèles de cartouches graphiques et les adapter à vos propres créations.

• Modèles de cartouches pour l'architecture paysagère

Vous trouverez des exemples de modèles de cartouches pour l'architecture paysagère sur Bonsai.

• Conseils pour personnaliser les modèles de cartouche

Nous avons abordé les conseils de base pour les modèles de cartouches, mais vous pouvez les personnaliser à l'aide des conseils suivants :

• Modification des couleurs, des polices et des styles de texte

Commencez par modifier les couleurs et les polices du cartouche. Une fois cela fait, vous pouvez tester différents styles de texte et personnaliser le design final.

‍
